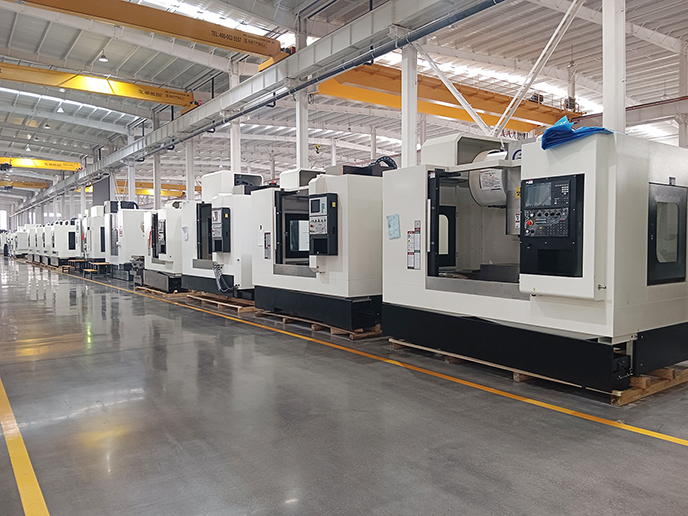

型 號 |
VMC1270L（兩線一硬） |
VMC1270（三線） |
|
行 程 |
|
X軸（工作臺橫向移動） |
1200mm |
|
Y軸（鞍座縱向移動） |
700mm |
|
Z軸（機頭垂直升降） |
700mm |
|
主軸端面至工作臺面距離 |
100-800mm |
|
主軸中心至立柱導軌距離 |
740mm |
810mm |
|
進 給 |
|
X軸快速移動 |
24m/min |
|
Y軸快速移動 |
24m/min |
|
Z軸快速移動 |
16m/min |
24m/min |
|
切削進給 |
1-10m/min |
|
三軸絲桿（C3級研磨） |
4512/4512/4512 |
|
三軸滾柱導軌 |
45 /45 /硬軌（Y軸四導軌、X六滑塊） |
45 /45 /45（Y軸四導軌、XZ六滑塊） |
|
三軸伺服電機 |
新代 |
AM28/28/28（5.9/5.9/5.9kW、28/28/28Nm） |
|
發那科 |
βiS30/30/30（3.0/3.0/3.0kW、27/27/27Nm） |
|
凱恩帝 |
M23020/M28415/M28415（3.6/4.4/4.4kW、23/28.4/28.4Nm） |
|
工 作 臺 |
|
工作臺面積 |
1200×700mm |
|
最大承重 |
1000Kg |
|
T型槽 |
5×18×110mm |
|
主 軸 |
|
標配 |
皮帶式BT40-150 |
|
轉速 |
8000 rpm |
|
主軸電機 |
新代 |
S08-M23-08B40AV0（15/22.5kW、額定95Nm） |
|
發那科 |
βil15/8000（15/18.5kW、額定71.6Nm） |
|
凱恩帝 |
ZJY-F270A-15-1500（15/18.5kW、額定95.5Nm） |
|
精 度 |
|
定位精度（JIS標準） |
±0.005/300mm |
|
重復定位精度（JIS標準） |
±0.004mm |
|
其 它 |
|
重量 |
約9700Kg |
約9500Kg |
|
外形尺寸 |
約3450×2800×2900mm |
約3450×2800×2900mm |
